Aufbau einer NA+ Batteriezelle

Aufbau einer NA+ Batteriezelle

Der technische Aufbau einer Natrium-Ionen-Batterie (Na+)-Zelle basiert auf den gleichen grundlegenden Prinzipien wie andere Ionen-basierte Batterien, wie z.B. Lithium-Ionen-Batterien, mit einigen Unterschieden aufgrund der Verwendung von Natrium (Na+) anstelle von Lithium (Li+). Eine typische Natrium-Ionen-Batterie besteht aus mehreren Schlüsselteilen: der Anode, der Kathode, dem Elektrolyten, dem Separator und dem Stromabnehmer. Hier wird der Aufbau einer typischen Natrium-Ionen-Zelle im Detail beschrieben.

1. Anode

Die Anode einer Natrium-Ionen-Batterie ist der Elektrodenteil, an dem die Natrium-Ionen während des Entladevorgangs von der Kathode zur Anode wandern. Während des Ladevorgangs bewegen sich die Natrium-Ionen von der Anode zurück zur Kathode. Die Anode besteht oft aus einem Graphit-Material oder anderen Karbon-basierten Materialien. Bei Natrium-Ionen-Batterien werden jedoch auch alternative Materialien wie Natrium-Titanat oder andere Metalloxide in der Anode erforscht, um die Effizienz zu verbessern und die Lebensdauer zu verlängern.

Da Natrium-Ionen größere Ionen als Lithium-Ionen sind, müssen die Anodenmaterialien speziell entwickelt werden, um diese größeren Ionen aufzunehmen, ohne die Struktur der Anode zu beschädigen. Der Interkalationsprozess (die Einspritzung der Natrium-Ionen in das Anodenmaterial) ist der Schlüssel zum funktionalen Aufbau der Anode.



2. Kathode

Die Kathode ist der Elektrodenteil, an dem die Natrium-Ionen bei der Entladung freigesetzt werden. Bei der Ladung der Batterie wandern die Natrium-Ionen von der Kathode zurück zur Anode. Kathodenmaterialien für Natrium-Ionen-Batterien bestehen häufig aus verschiedenen Metalloxiden, wie z.B. Natrium-Cobalt-Oxid (NaCoO₂), Natrium-Mangan-Oxid (NaMnO₂) oder Natrium-Eisen-Phosphat (NaFePO₄), die ähnliche Eigenschaften wie die Materialien in Lithium-Ionen-Batterien aufweisen.

Die Wahl des Kathodenmaterials beeinflusst die Energiedichte, Leistung und Stabilität der Batterie. Aufgrund der größeren Größe der Natrium-Ionen im Vergleich zu Lithium-Ionen müssen Kathodenmaterialien so gestaltet sein, dass sie den Ionen ausreichend Raum bieten, ohne die Struktur während wiederholter Lade- und Entladezyklen zu verlieren.



3. Elektrolyt

Der Elektrolyt ist die chemische Substanz, die es den Natrium-Ionen ermöglicht, von der Anode zur Kathode und umgekehrt zu wandern. In Natrium-Ionen-Batterien besteht der Elektrolyt aus einer Lösung von Natrium-Salzen (wie Natriumhexafluorophosphat NaPF₆) in einem organischen Lösungsmittel (z.B. Ether oder Carbonate). Der Elektrolyt dient als Leitmedium für die Natrium-Ionen und hilft bei der Ionentransportierung zwischen den Elektroden.

Im Vergleich zu Lithium-Ionen-Batterien ist die Auswahl des Elektrolyten für Natrium-Ionen-Batterien komplexer, da Natrium-Ionen größere Radien haben und eine geringere Mobilität aufweisen. Der Elektrolyt muss daher speziell entwickelt werden, um den Ionentransport zu optimieren und die Batterieleistung zu maximieren.



4. Separator

Der Separator ist eine dünne Schicht aus einem porösen Material (meist Polyethylen oder Polypropylen), die die Anode und die Kathode voneinander trennt. Er verhindert den direkten Kontakt zwischen den Elektroden, der zu einem Kurzschluss führen würde, lässt jedoch gleichzeitig die Natrium-Ionen durch. Der Separator spielt eine wichtige Rolle, um die Sicherheit der Batterie zu gewährleisten, indem er sicherstellt, dass keine interne Kurzschlüsse entstehen, während gleichzeitig die Ionenmobilität aufrechterhalten wird.
Da die Chemie in Natrium-Ionen-Batterien nicht anfällig für Dendriten Bildung ist, wurde auch hier auch ein massive Nachteil der LiFePo4 Batterien quasi eliminiert.



5. Stromabnehmer

Die Stromabnehmer sind leitfähige Materialien, die die Elektronen vom und zum externen Stromkreis führen. Sie sind mit den Elektroden verbunden und leiten die Elektronen während des Lade- und Entladeprozesses. Typischerweise bestehen die Stromabnehmer aus Kupfer für die Anode und Aluminium für die Kathode. Diese Materialien sind wegen ihrer hohen elektrischen Leitfähigkeit und guten Korrosionsbeständigkeit weit verbreitet.



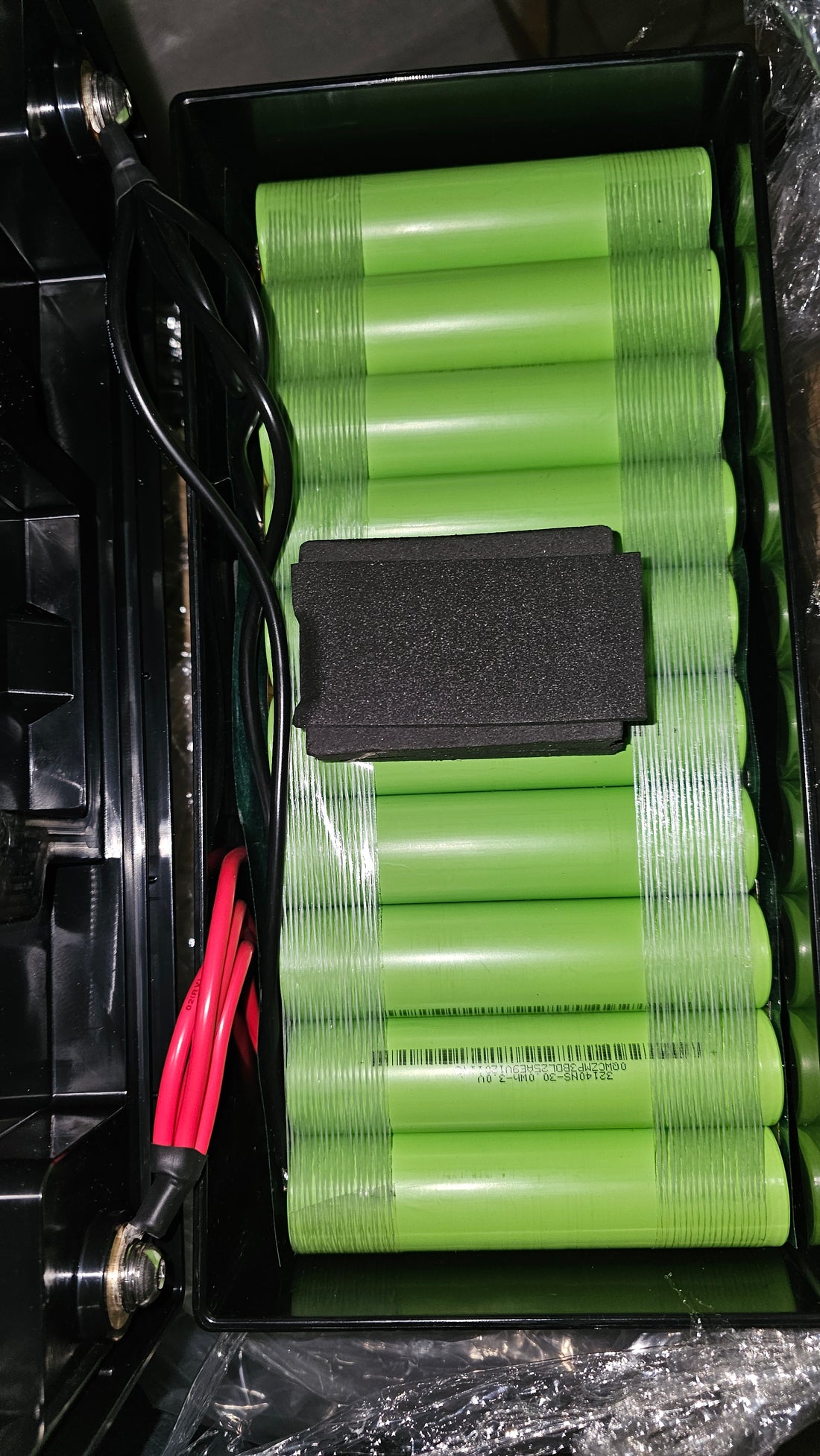

6. Gehäuse und Schutzsysteme

Die Batterie wird in einem Gehäuse aus einem stabilen, oft metallischen Material (z.B. Aluminium) eingeschlossen, um die inneren Komponenten zu schützen und die mechanische Integrität der Zelle zu gewährleisten. Zusätzlich werden in modernen Batterien Schutzsysteme integriert, die die Batterie überwachen und vor Überladung, Überhitzung oder Kurzschlüssen schützen. Diese Schutzmechanismen sind entscheidend für die Sicherheit und Langlebigkeit der Natrium-Ionen-Batterie.



Zusammenfassung des Aufbaus einer Na+-Zelle:

  • Anode: Karbon-basierte Materialien oder Natrium-Titanat, die Natrium-Ionen während des Entladevorgangs aufnehmen und speichern.
  • Kathode: Metalloxide wie Natrium-Cobalt-Oxid, Natrium-Mangan-Oxid oder Natrium-Eisen-Phosphat, die die Natrium-Ionen während des Ladeprozesses freisetzen.
  • Elektrolyt: Eine Lösung aus Natrium-Salzen in organischen Lösungsmitteln, die den Ionentransport zwischen den Elektroden ermöglicht.
  • Separator: Ein poröses Material, das Anode und Kathode voneinander trennt und den Ionentransport erlaubt.
  • Stromabnehmer: Kupfer für die Anode und Aluminium für die Kathode, die die Elektronenleitung ermöglichen.
  • Gehäuse und Schutzsysteme: Mechanischer Schutz und Sicherheitsfunktionen zur Vermeidung von Überladung, Überhitzung und Kurzschlüssen.

Insgesamt zeichnet sich der technische Aufbau einer Natrium-Ionen-Batterie durch ähnliche Prinzipien wie bei Lithium-Ionen-Batterien aus, aber mit speziellen Anpassungen an die Eigenschaften von Natrium und die unterschiedlichen Anforderungen für die Batterieleistung und -Sicherheit.
